ASSA ABLOY elektromechanický zámek EL560
Kód: EL000790 EL001054 EL000836 EL001009 EL001008 Zvolte variantuSouvisející produkty
Detailní popis produktu
Elektromechanický samozamykací hluboký zámek FAB ASSA ABLOY EL560
Použití:
- Pro vnitřní i venkovní plné dveře
- Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.
- Dělený čtyřhran kliky - možnost volitelné funkce vnitřní a vnější kliky.
- Určen pro vstupní, únikové, požární i průchodové dveře - volitelná funkce zámku, viz. "Možnosti nastavení zámku"
- Lze použít do požárně odolných dveří - režim "fail-safe" - zámek je bez napájení oboustranně prostupný
Výhody:
- Pravolevý - obousměrná střelka
- Samozamykací - při každém zavření dveří se automaticky vysune závora zámku
- Jištěné zamykání zámku - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku - zámek je zajištěn ve dvou bodech
- Jednotné napájení 12 - 24 V DC
- Nízký klidový proudový odběr - 130 mA při 12 V DC, 65 mA při 24 V DC
- Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data"
Certifikace
Trezor test - Bezpečnostní třída 3
NBÚ - Ověření způsobilosti technického prostředku typu : 2 Bodové hodnocení technického prostředku podle přílohy č.1 vyhlášky č. 528/2005Sb., o fyzické bezpečnosti a certifikaci technických prostředků: SS4=2
- ČSN EN 1627 - Odolnost proti násilnému vniknutí
- ČSN EN 179 - Pro únikové východy
- ČSN EN 1125 - Pro panikové únikové východy
- ČSN EN 1634-1 - Pro požárně odolné dveře
- STN EN 12209:2004 - Stavebné kovanie. Zámky a uzávery. Mechanicky ovládané zámky, uzávery a protiplechy
- STN P ENV 1627:2001 - Odolnosť proti násilnému vniknutiu
Funkce zámku
- Po uzavření dveří se zámek automaticky uzamkne - vysune se závora a zablokuje se střelka
- Stisknutím aktivované nebo panikové kliky je závora zatažena do těla zámku a následně odblokována střelka
- Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce
Možnosti nastavení zámku - ovládání prostupu
- "0" - fail secure
Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky. - "1" - fail safe - funkce EPS
Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky.
Technické informace
| Použití do protipožárních dveří | Ano |
| Proudový odběr | Nominal 0,13 A (12 V), 0,065 A (24 V) Max. 0,40 A |
| Napájecí napětí | 12 - 24 V DC (-10%, +10%) |

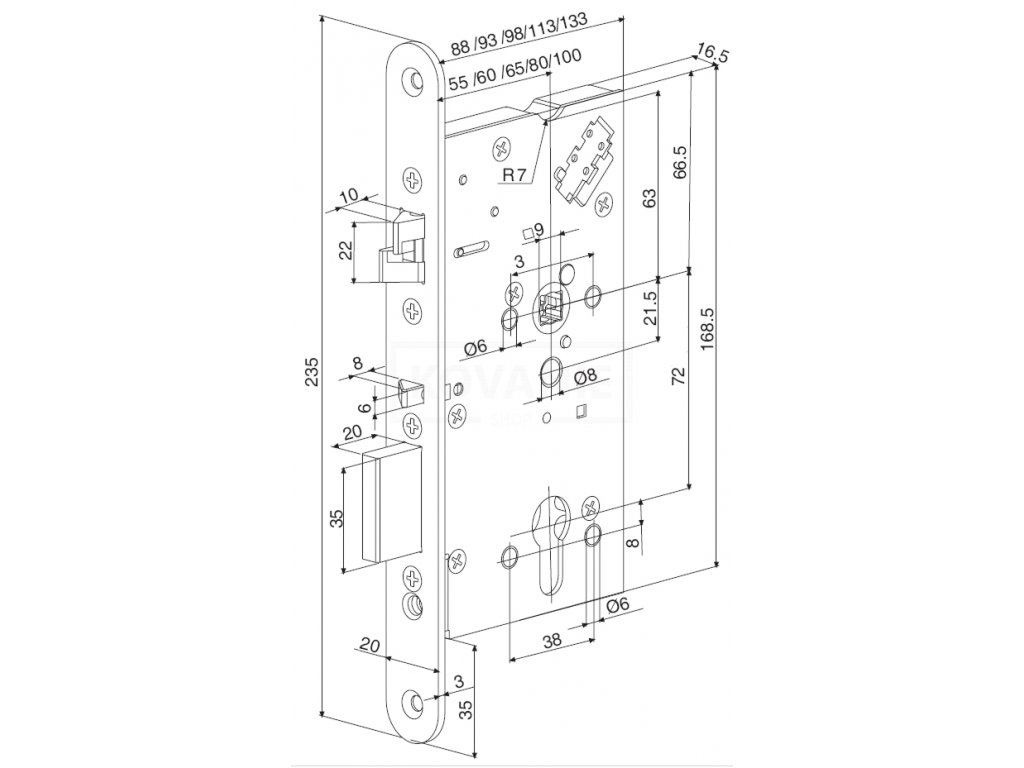

| Rozměr | rozteč 72 mm |
| Monitorovací kontakty | max.0,5 A 30V AC/DC resist, 10W |
| Rozsah pracovních teplot | -25°C až +70°C |
| Výsuv závor | závora 20 mm, oboustranná střelka: 10 mm |
| Vyráběné backsety | 55,60,80,100 mm |
| Šířka čelního štítu | 20 mm, nerez |
| Čtyřhran | dělený 9 mm čtyřhran, s redukcí lze použít i 8 mm |
| Cylindrická vložka | DIN - europrofil |
| Dveřní vůle | 2-5,5 mm |
| Max. rozměry dveří | v.2520 mm x š. 1320 mm, max. 200 kg |
| Obsah balení | zámek, návod, upevňovací šrouby, redukce 9 na 8mm, červíky |
| Signalizace stavu zámku | a) závora zatažená b) závora vysunutá c) klíč odemyká/volný d) klika stisknutá/volná e) dveře otevřené/zavřené |
Instalační návod v PDF.
