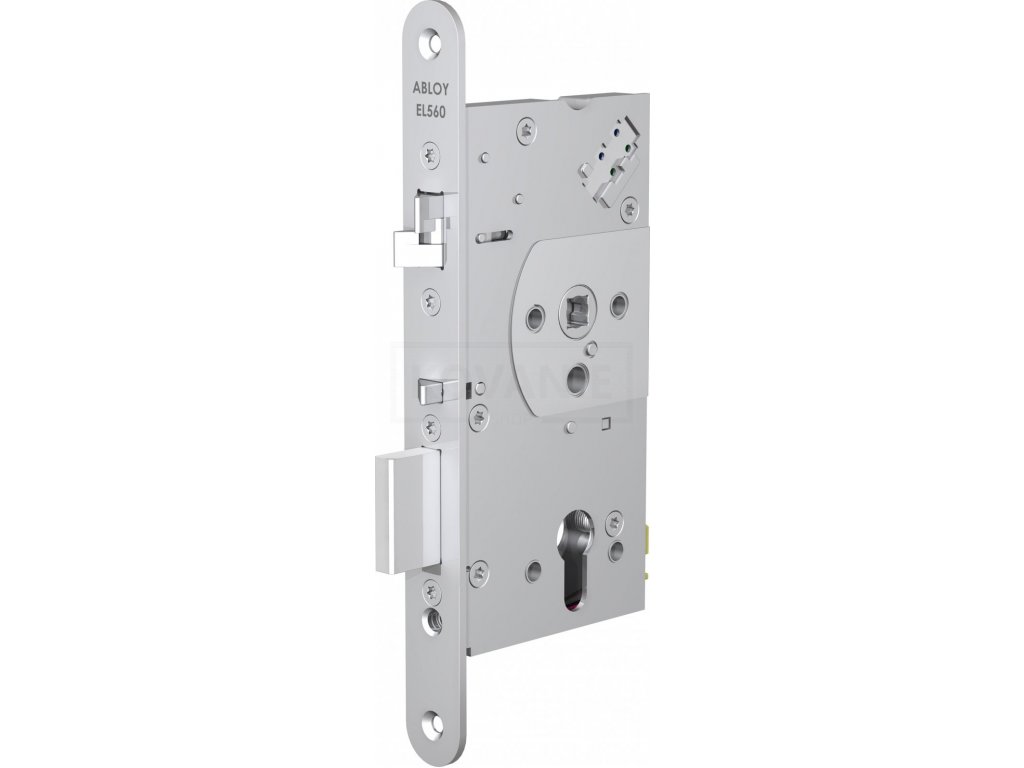

ASSA ABLOY elektromechanický zámek EL561

Kód: 1709/55 1709/60 1709/65 1709/80 1709/100 Zvolte variantu

Neohodnoceno

14 290 Kč 15 790 Kč 15 990 Kč 16 250 Kč 15 990 Kč od 14 290 Kč 11 810 Kč bez DPH 13 050 Kč bez DPH 13 215 Kč bez DPH 13 430 Kč bez DPH 13 215 Kč bez DPH od 11 810 Kč bez DPH

Skladem Skladem u dodavatele Skladem u dodavatele Skladem u dodavatele Skladem u dodavatele Zvolte variantu

backset
Zvolená varianta není k dispozici. Reset vybraných parametrů.

Elektromechanický samozamykací zámek FAB ASSA ABLOY EL561 s oboustrannou kontrolou vstupu určený pro vnitřní i venkovní plné dveře

Detailní informace

Zobrazit všechny související produkty

Detailní popis produktu

Elektromechanický samozamykací zámek FAB ASSA ABLOY EL561 s oboustrannou kontrolou vstupu určený pro vnitřní i venkovní plné dveře

Použití:

Vhodný pro požárně odolné dveře s oboustrannou kontrolou vstupu
Pro vnitřní i plášťové plné dveře - např. dřevěné
Lze použít do požárně odolných dveří
Lze použít do bezpečnostních dveří
Nedělený čtyřhran pro oboustrannou kontrolu vstupu
Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.

Výhody:

pravolevý - oboustranná střelka
samozamykací
paniková funkce - pouze v reverzním režimu
kompletní certifikace
napájení v rozsahu 12-24V DC
dvoubodové uzamčení dveří

Popis funkcí zámku

Po příchodu aktivačního signálu je sepnut ovládací mechanizmus zámku a je možné stiskem kliky zatáhnout závoru a projít dveřmi
Zámek je možné provozovat v denním režimu, kdy je zámek po stanovenou dobu trvale odblokován
Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří
zámek musí být vždy osazen kováním typu klika/klika s neděleným čtyřhranem

Monitorovací funkce
Dveře – otevřeny / zavřeny
Klika – stisknuta / volná
Klíč – odemyká / volný
Závora - zatažena / vysunuta
Nutné použít kabel EA218 (6m) nebo EA219 (10m).

Samozamykací funkce
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou (u vícebodového zámku ve čtyřech) bodech.
Otevření zámku je možné pomocí cylindrické vložky z obou stran.
Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout ale pouze odemknout.

Možnosti nastavení zámku:
Zámek je vždy osazen kováním typu klika/klika.
„2“ fail secure
Obě kliky jsou funkční po přivedení napájení z ovládacího zařízení,
např. čtečky.
„3“ fail safe – funkce EPS
Obě kliky jsou funkční po odpojení napájení z ovládacího zařízení,
např. čtečky.

Technické informace

Použití do protipožárních dveří	Ano
Proudový odběr	12V DC 240mA v klidu, max.. 550mA 24V DC 130mA v klidu, max. 300mA
Napájecí napětí	12-24V DC STAB +- 10%

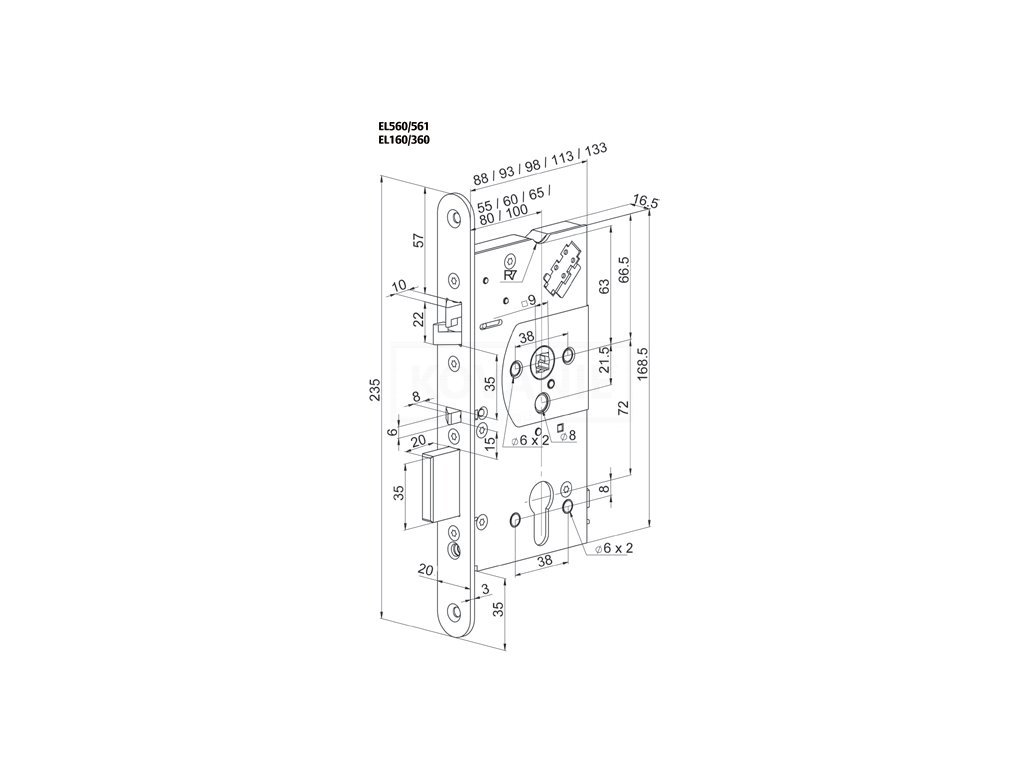

Rozměr	rozteč zámku 72mm
Monitorovací kontakty	max. 0,5 A 30V AC/DC resist, 10W
Rozsah pracovních teplot	-25°C až +70°C
Výsuv závor	závora 20mm, oboustranná střelka 10 mm
Vyráběné backsety	55, 60, 65, 80, 100 mm
Šířka čelního štítu	20 mm, nerez
Čtyřhran	nedělený 9 mm čtyřhran s redukcí lze použít 8 mm
Cylindrická vložka	DIN - europrofil
Dveřní vůle	2-5,5mm
Max. rozměry dveří	v.2520 mm x š.1320 mm, max. 200 kg
Obsah balení	zámek, návod, červíky, upevňovací šrouby, redukce 9 na 8 mm
Signalizace stavu zámku	a) závora zatažená b) závora vysunutá c) klíč odemyká/volný d) klika stisknutá/volná e) dveře otevřené/zavřené
